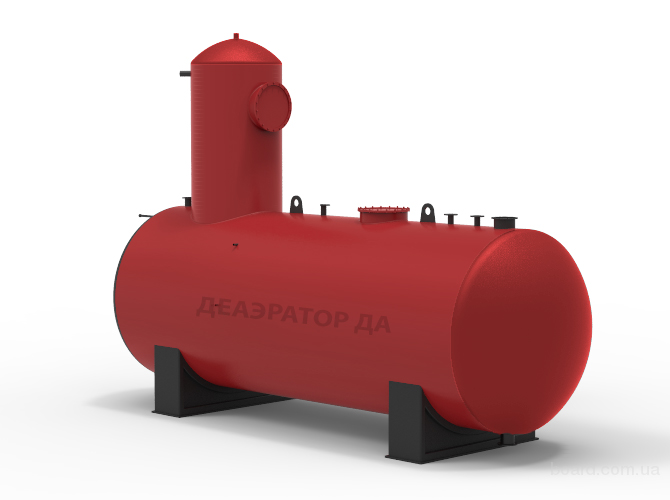

Деаэраторы атмосферные ДА

Деаэраторы атмосферного давления предназначены для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды систем теплоснабжения и в котельной.

ДА — деаэратор атмосферный;

15 — производительность колонки м³/ч;

8 — емкость бака м³;

Устройство и принцип работы деаэратора

В состав деаэратора входят:
— деаэрационная колонка;
— деаэраторный бак;
— охладитель выпара;
— комбинированное предохранительное устройство для защиты от аварийного повышения давления и уровня.

В деаэраторе применена двухступенчатая схема дегазации: две ступени размещены в деаэрационной колонке 1-ая ступень — струйная, 2-ая — барботажная.

Габаритные размеры – Деаэраторы атмосферные ДА

	H	L	P
Модель	мм	мм	мм
ДА-5/2	3452	1424	2952
ДА-5/4	3462	1424	4450
ДА-15/4	3462	1424	4450
ДА-15/8	3912	1774	5190
ДА-25/8	4042	1774	5190
ДА-25/15	4458	2190	6200
ДА-50/15	4598	2190	6200
ДА-50/25	4700	2370	8065
ДА-100/25	4720	2370	8065
ДА-100/35	4720	2370	11985
ДА-100/50	4720	2370	9300

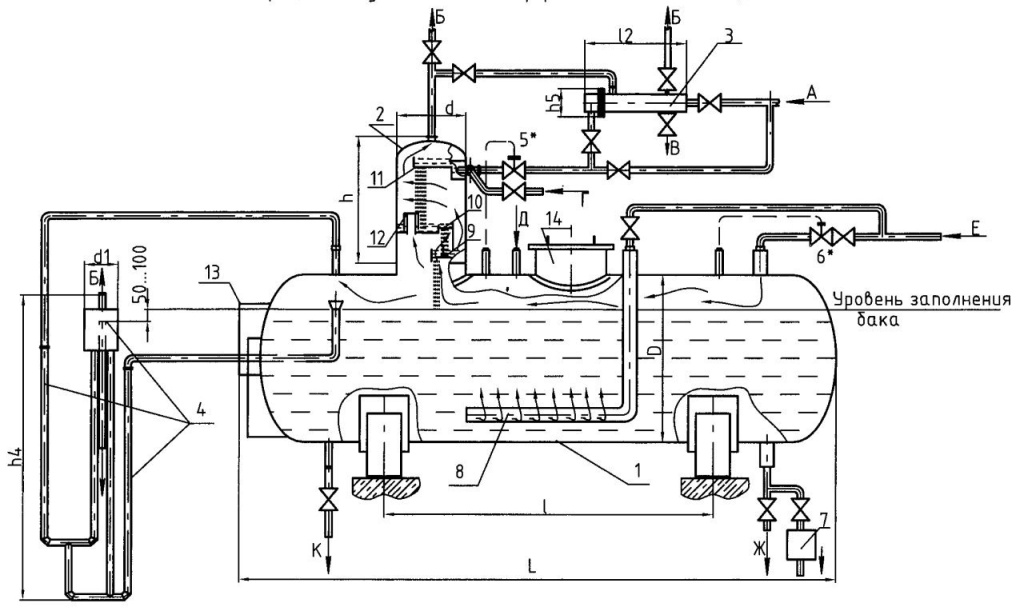

Схема деаэрационной установки атмосферного давления типа ДА

1 — Бак деаэраторный; 2 — Колонка деаэрационная; 3 — Охладитель выпара; 4 — Устройство предохранительное; 5 — Регулятор уровня; 6 — Регулятор давления; 7 — Холодильник отбора проб; 8 — Барботажное устройство; 9 — Барботажная тарелка; 10 — Перепускная тарелка; 11 — Верхняя тарелка; 12 — Пароперепускное устройство; 13 — Указатель уровня; 14 — Люк-лаз. В деаэраторном баке размещена третья, дополнительная ступень, в виде затопленного барботажного устройства.
